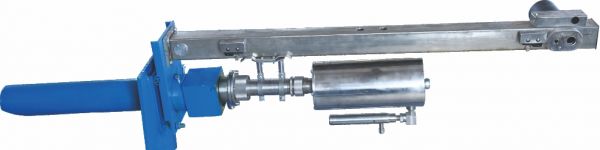

HJY-IIIB型內窺式火焰電視監視儀
HJY-ⅢB型內窺式火焰電視監視儀（以下簡稱HJY）是一種監視全爐膛火焰燃燒狀態的彩色工業電視系統。用了它鍋爐運行人員在集控室內可通過電視屏幕對鍋爐爐膛內的火焰燃燒狀況有一個清晰而直觀的了解，這不但對鍋爐的安全運行起到了實時監控的作用，也為合理利用燃料實現經濟運行打下了堅實的基礎。本儀器具有如下特點：
1.伸入爐膛的部分充分考慮了耐高溫性能，從材料到結構都進行了精心設計精心制造，不怕燒損。
2.攝像機的冷卻保護采用了先進的技術，使結構緊湊，運行可靠，壽命長且無維修量。
3、觀測角度可做調整，從而滿足了對不同部位的監視。
4、攝像焦距可調整，從而滿足了對遠景和近景的觀測要求。
5、采用了可調光欄，可以適應不同的火焰燃燒工況，使監視器顯示畫面達到較佳。
6.攝像鏡管具有電動進退功能，便于使用與維護，當出現欠壓及超溫時鏡管能自動退出實施保護。
7.鏡管保護部分采取了特殊設計，在無壓縮空氣時使用低壓風（鍋爐一次風）也可保證系統正常工作。
本儀器體積小，重量輕，安裝維護方便，運行可靠，能確保鍋爐在點火及正常運行時給操作人員提供真實可靠的爐內圖像，因此說是鍋爐安全，經濟運行不可缺少的監視儀器。
本儀器適用于燃煤、燃油、燃?xì)忮仩t及各種直接燃燒燃料的其它各種窯爐的全爐膛火焰監視。
技術參數
1.視場范圍：90°±5％（圓視場）；
2.保護罩工作環境溫度：-10℃-70℃；
3.鏡頭部分工作溫度：≤1100℃；
4.所需氣源（括號內數據為用鍋爐一次風時的參數）：
①壓力：≥0.3Mpa（≥2Kpa）；
②流量：≥0.3m3/min（≥1m3/min）；
③清潔度：塵埃粒徑≤0.3μm；
含油量≤10mg/m3；
④溫度：≤40℃；
5.所需電源：AC220V，50HZ，400VA；
6.導軌長度：≤1000mm。
三、系統構成及工作原理
本系統主要由電動退膛裝置、輸像管、攝像機、控制柜、遠程控制器、控風機構、監視器、保護裝置及連接電纜等部分組成，電動退膛裝置安裝在爐外壁上，懸吊輸像管及相應的單元可以自由伸進爐內或退出；輸像管把爐內火焰燃燒的圖像傳到爐外的攝像機靶面上，由攝像機把圖像傳到控制室內的監視器上進行顯示；保護裝置及控風機構為鏡管及攝像機的工作創造條件；控制柜及遠程控制器可為攝像機提供工作電源并使操作人員在現場和控制室都能觀察到系統的工作狀態及對鏡管進行伸進、退出等操作。

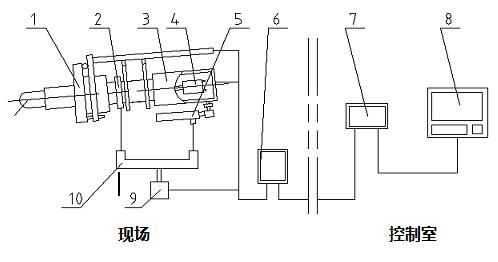

1、退膛裝置 2、輸像管 3、保護裝置 4、攝像機 5、制冷器 6、控制柜 7、遠程控制器 8、監視器 9、風壓傳感器 10、控風系統
系統組成示意圖
